Panduan Strategis Sistem Pemadam Kebakaran: Analisis Teknis Hydrant & Sprinkler
Sistem hydrant bukan sekadar instalasi pipa dan air; ini adalah Life Safety System. Tujuan utamanya adalah memastikan ketersediaan debit dan tekanan air yang cukup pada kondisi terburuk sekalipun, seperti saat listrik padam atau akses bangunan terhambat.
1. Arsitektur Pompa: Tiga Pilar Keamanan
Berikut adalah contoh Equipment Schedule dan skema pipa dari salah satu project saya, sistem ini menggunakan konfigurasi standar industri yang sangat andal:
A. Jockey Pump – Penjaga Stabilitas
Pompa ini berfungsi menjaga tekanan statis di dalam jaringan pipa agar tetap stabil.
- Fungsi: Menangani kebocoran kecil (leaking) agar pompa utama tidak sering hidup-mati (cycling).
- Spesifikasi: Kapasitas kecil (25 GPM) namun memiliki Head paling tinggi (106 m) untuk memastikan tekanan selalu terpenuhi.
B. Electric Fire Pump – Petarung Utama
Inilah unit utama yang bekerja saat terjadi aktivasi fire hose atau sprinkler.
- Kapasitas: 750 GPM dengan daya 91 kW. Ini adalah standar yang sangat mumpuni untuk bangunan menengah-atas.
- Tipe: Horizontal Split Case. Tipe ini dipilih karena efisiensinya tinggi dan getarannya rendah, sangat andal untuk durasi operasi lama.
C. Diesel Fire Pump – Benteng Terakhir
Unit fail-safe yang wajib ada. Diesel akan mengambil alih tugas jika aliran listrik ke gedung terputus.
- Kapasitas: Identik dengan pompa elektrik (750 GPM).
- Penting: Sesuai data Anda, tangki bahan bakar 500 liter mampu mendukung operasional darurat selama kurang lebih 8–12 jam.
2. Analisis Distribusi Tekanan (Hydraulic Analysis)
Contoh tabel Hydrant Pressure yang akan kita bedah terkait performa distribusi air dari basemen hingga atap:
| Lokasi | Ketinggian | Tekanan Pompa | Tekanan Outlet (Lantai) |
| Pump Room | – 6.000 mm | 9.414 bar | 9.414 bar |
| Ground Floor | ± 0 mm | 8.825 bar | 9.022 bar |
| 2nd Floor | + 4.000 mm | 8.433 bar | 8.580 bar |
| 4th Floor | + 12.500 mm | 7.600 bar | 7.820 bar |
| Roof Floor | + 16.250 mm | 7.232 bar | 7.526 bar |
Kesimpulan Review:
- Tekanan Atap Sehat: Tekanan di lantai tertinggi (Roof) masih mencapai 7.5 bar. Ini sangat ideal karena standar minimal nozzle biasanya berada di angka 4.5–5 bar.
- Friction Loss Minimal: Penurunan tekanan antar lantai terlihat wajar, menandakan pemilihan diameter pipa (Ø150) sudah tepat untuk meminimalkan hambatan gesek.
3. Peran Vital PRV (Pressure Reducing Valve)
Dalam skema ideal, PRV dipasang khusus pada jalur menuju sprinkler untuk menurunkan tekanan dari 9.4 bar menjadi 5.6 bar.
- Melindungi Komponen: Mencegah pecahnya pipa atau kebocoran pada seal sprinkler akibat tekanan berlebih (overpressure).
- Stabilitas Pancaran: Memastikan sebaran air (water spray) dari sprinkler merata dan tidak berubah menjadi uap/kabut halus yang tidak efektif memadamkan api.
- Keamanan Manual: Mengurangi gaya balik (recoil) pada selang hydrant di lantai bawah agar mudah dikendalikan oleh manusia.
4. Keamanan Suplay: Vortex Inhibitor & Suction
Pada gambar skema tangki air yang ideal, terdapat komponen bernama Vortex Inhibitor di ujung pipa hisap (suction).
- Anti-Kavitasi: Mencegah pusaran air (vortex) yang bisa menarik udara masuk ke dalam pompa. Udara yang masuk ke pompa akan menyebabkan kavitasi, yang dapat merusak impeler dan membuat pompa kehilangan daya dorong secara mendadak.
- Foot Valve & Strainer: Memastikan air yang masuk ke pompa bersih dari kotoran kasar yang bisa menyumbat nozzle atau sprinkler.
5. Instrumentasi dan Monitoring (Panel Kendali)
Sesuai diagram yang ideal, setiap pompa memiliki Panel Control tersendiri (Jockey, Main, & Standby).
- Pressure Switch: Otak yang memerintahkan pompa menyala berdasarkan penurunan tekanan di pipa.
- Flow Meter (FM): Biasanya terlihat di diagram pada jalur bypass. Gunanya untuk melakukan test flow berkala guna memastikan pompa masih mampu mengalirkan 750 GPM sesuai spesifikasi tanpa harus membuang air ke dalam gedung.

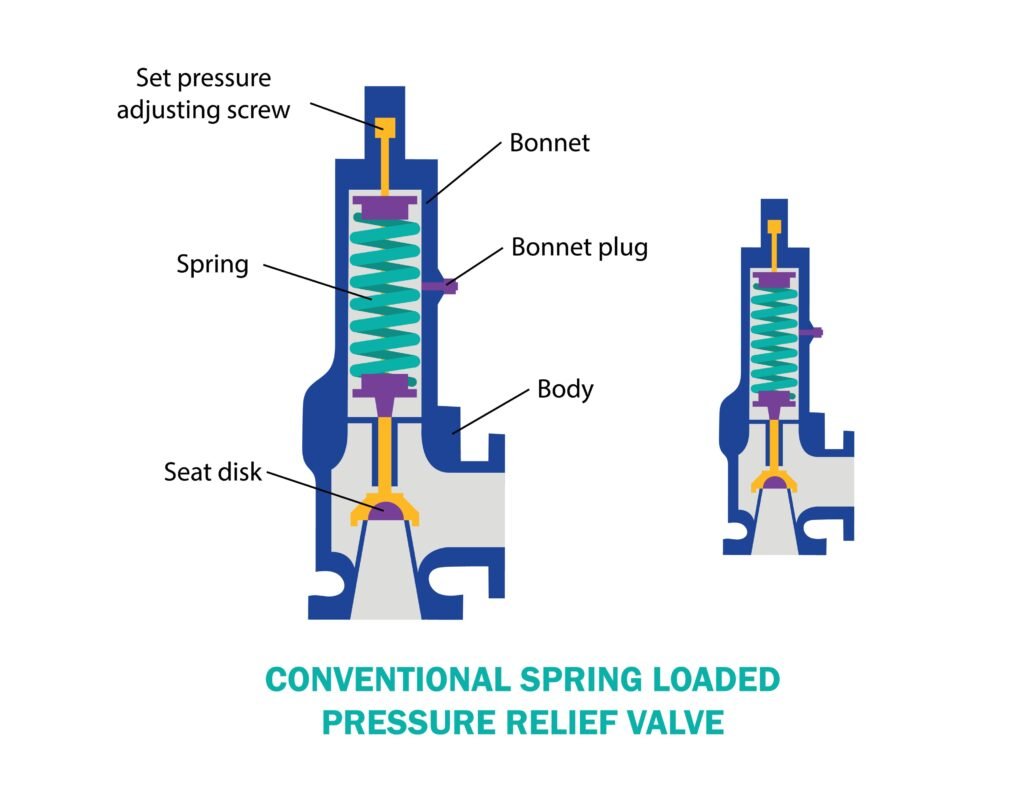

- Casing Relief Valve: Terpasang pada pompa untuk membuang sedikit air guna mendinginkan suhu pompa jika ia bekerja namun tidak ada air yang keluar (saat katup tertutup).
6. Konsep Cascade (Urutan Kerja)
Pengaturan Pressure Switch mengikuti urutan logis:
- Jockey: Start pertama untuk kebocoran kecil.
- Electric: Start jika Jockey tidak sanggup mengatasi penurunan tekanan (ada aktivasi hydrant/sprinkler).
- Diesel: Start terakhir jika Electric gagal atau listrik padam.
| Jenis Pompa | Status | Setting Tekanan (Bar) | Penjelasan |
| Jockey Pump | Start | 8.5 Bar | Aktif jika ada kebocoran kecil/penurunan tekanan statis. |
| Stop | 9.5 Bar | Berhenti otomatis saat tekanan pipa kembali penuh (statis). | |
| Electric Pump | Start | 7.5 Bar | Aktif jika tekanan terus turun (berarti ada hydrant/sprinkler yang terbuka). |
| Stop | Manual | Wajib mati manual melalui panel (sesuai standar NFPA). | |
| Diesel Pump | Start | 6.5 Bar | Aktif sebagai cadangan jika Electric gagal atau listrik padam. |
| Stop | Manual | Wajib mati manual untuk memastikan keamanan petugas. |
Penting: Pompa kebakaran utama dirancang untuk Automatic ON tetapi Manual OFF. Artinya, pompa tidak boleh mati sendiri sebelum petugas memastikan api benar-benar padam.
